FINDER OPTA CODESYS
opta codesys
Линейка ПЛР OPTA пополнилась OPTA Codesys®, продуктом серии 8A, основанным на первой в мире независимой среде разработки для ПЛК, предназначенной для программирования в соответствии с международным промышленным стандартом IEC 61131-3. Соответствие этому международному стандарту делает Codesys® (Controlled Development System) очень распространенной средой разработки программного обеспечения в мире промышленной автоматизации, поскольку она может использоваться на широком спектре ПЛК, на которых, помимо программирования, она предлагает инструменты для моделирования, конфигурирования оборудования, визуализации и управления проектами.

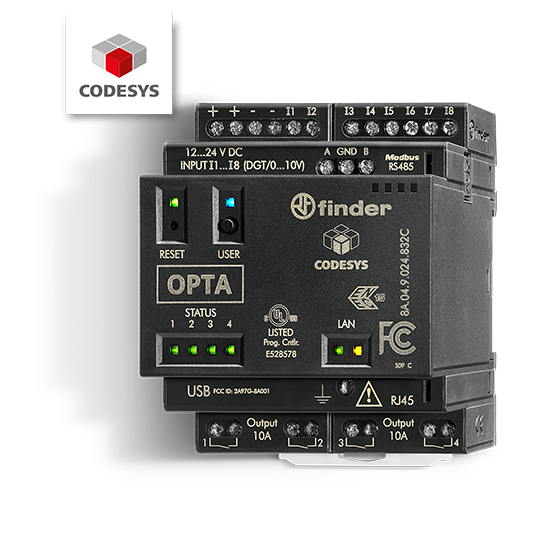

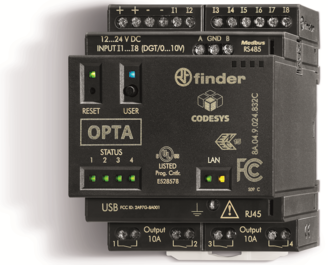

OPTA Codesys
Тип 8A.04.9.024.832C
- Электропитание 12…24 В DC
- 8 аналоговых/цифровых (0-10 В) входов
- Контакты NO, номинальныq ток 10 A
- Высокоскоростной порт USB (тип C) для:
- Программирования
- Электропитания при программировании
- Сохранения данных (на флеш-карту)
- Порт RJ45 для Ethernet или MODBUS TCP/IP
- Порт Modbus RS485
- Интегрированный модуль Wi-Fi
- Кнопка СБРОС (RESET)
- Программируемая кнопка USER
- Ширина 70 мм
- Монтаж на DIN-рейку 35 мм (EN 60715)
Модули расширения
Модули расширения OPTA расширяют возможности применения программируемого логического реле, обеспечивая беспрецедентную универсальность использования. Модули расширения разработаны с целью добавления входов и/или выходов к различным проектам автоматизации - максимальное количество модулей, доступных для всех версий OPTA (Lite, Plus, Advanced) - за счет увеличения количества входов (до 80 входов в цифровой версии и 30 входов в аналоговой версии*) и выходы (до 40 выходов для цифровой версии и 30 для аналоговой версии). На каждом устройстве имеется вспомогательный порт (AUX) для подключения модулей расширения к OPTA.
OPTA CODESYS, МОДУЛИ РАСШИРЕНИЯ
В линейку OPTA CODESYS входят три модуля расширения, предназначенные именно для этой модели.
-

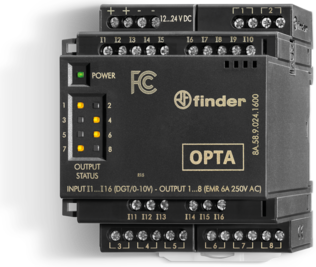

EMR
Тип 8A.58.9.024.160C
- 16 цифровых/аналоговых входов (0...10 В)
- 8 выходов по 6 А для версии EMR
- Номинальное напряжение 12...24 В DC
-

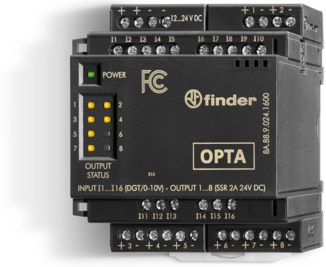

SSR
Тип 8A.88.9.024.160C
- 16 цифровых/аналоговых входов (0...10 В)
- 8 выходов 3 А для версии SSR
- Номинальное напряжение 12...24 В DC
-

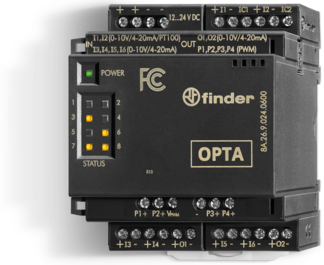

АНАЛОГОВЫЙ
Тип 8A.26.9.024.060C
- 6 аналоговых входов 0...10 В, 4...20 мА, PT 100
- 2 аналоговых выхода 0...10 В, 4...20 мА
- 4 ШИМ-выхода
ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ ДЛЯ OPTA CODESYS
Блок питания позволяет OPTA корректно функционировать даже при включении нагрузки, избегая проблем с прерыванием обработки или работы и защищая его от того, что происходит в электрической системе.
Таким образом, пользователь получает гарантию установки надежного и долговечного продукта.

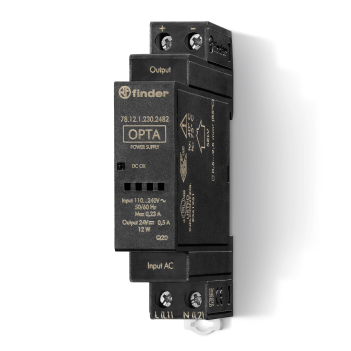

Импульсный источник питания для OPTA
Тип 78.12.1.230.2482
- Импульсный источник питания 24 В DC
- Максимальный ток: 2A
- 12 Вт в модуле DIN (17,5 мм)
- Защита от короткого замыкания
- Тепловая защита
- Встроенная защита от скачков напряжения
- SELV
Импульсный источник питания для OPTA, 24 В DC - 1 A - 25 Вт
Тип 78.25.1.230.2482
- SELV
- Диапазон напряжений: 100 – 250 В AC / 140…370 В DC
- Максимальный ток: 1A - 50°C, 0.8A - 70°C
- Тепловая защита
- Встроенная защита от скачков напряжения
- Предназначен для питания 2 X OPTA + 10 модулей расширения
РУКОВОДСТВА И УЧЕБНИКИ
Откройте для себя все руководства, учебники и техническую документацию, необходимые для простого и интуитивно понятного программирования Finder Opta.
IDE и PLC IDE
Введение в программирование с помощью Arduino PLC IDE
ПОДРОБНОСТИЗагрузка и конфигурирование PLC IDE
ПОДРОБНОСТИЗагрузка и установка Arduino PLC IDE
ПОДРОБНОСТИПолучение MAC-адреса OPTA™
ПОДРОБНОСТИРазметка памяти OPTA™ для использования с IDE Arduino
ПОДРОБНОСТИЕсли у вас возникли проблемы с подключением устройства к PLC IDE
ПОДРОБНОСТИНачало работы с Interrupts
ПОДРОБНОСТИИспользование PLC IDE с Arduino® IoT Cloud
ПОДРОБНОСТИИспользование расширений с помощью PLC IDE
ПОДРОБНОСТИКОММУНИКАЦИОННЫЕ ПРОТОКОЛЫ
Как использовать интерфейс RS 485
ПОДРОБНОСТИКак использовать последовательный протокол Modbus RTU
ПОДРОБНОСТИBluetooth® Low Energy, Wi-Fi® и Ethernet на OPTA
ПОДРОБНОСТИОтправка HTTP-запросов с помощью OPTA
ПОДРОБНОСТИModbus TCP на OPTA с помощью PLC IDE
ПОДРОБНОСТИПРИЛОЖЕНИЙ
Пример программы контроля уровень жидкости с помощью OPTA
ПОДРОБНОСТИПриложения Opta
СКАЧАТЬНачало работы с OPTA™ и Finder 6M
ПОДРОБНОСТИНачало работы с OPTA™ и Finder 7M
ПОДРОБНОСТИМногопоточность с OPTA™ и Finder 7M
ПОДРОБНОСТИНастройка сторожевого таймера на OPTA
ПОДРОБНОСТИВеб-сервер на OPTA
ПОДРОБНОСТИПериферийное устройство BLE на OPTA
ПОДРОБНОСТИПубликация измерений серии 7M по BLE с помощью OPTA
ПОДРОБНОСТИРуководство пользователя OPTA
ПОДРОБНОСТИОбновление USB
ПОДРОБНОСТИКонтроль температуры в промышленных резервуарах
ПОДРОБНОСТИУправление энергопотреблением с помощью OPTA
ПОДРОБНОСТИИНФОРМАЦИЯ О ДИАПАЗОНЕ
Видеопрезентация о линейке продукции
СМОТРИ ЗДЕСЬПодключение Finder Opta и пример приложения
СМОТРИ ЗДЕСЬНачало работы с OPTA
ПОДРОБНОСТИПроспект изделия
СКАЧАТЬИнструкции по эксплуатации OPTA
СКАЧАТЬОбновление с помощью USB
СКАЧАТЬ
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Возможность использования Codesys® делает OPTA интеллектуальным реле, программируемым на языках IL, ST, LD, FBD, SFC, следовательно, устройством с высоким уровнем совместимости и, по сути, уникальным на рынке. Единая среда разработки, в которой можно программировать, тестировать и отлаживать для создания множества приложений в области промышленной автоматизации, OEM и автоматизации зданий.
